Brancher un néon avec interrupteur peut sembler intimidant quand on n’est pas électricien. Pourtant, avec les bons gestes et le bon matériel, c’est tout à fait réalisable pour un bricoleur motivé.
Ce guide vous emmène pas à pas : identifier vos fils, comprendre le schéma de câblage, gérer les différences entre tube fluorescent et tube LED. On commence par les bases, on finit par le test.
Attention, veillez d’abord à bien lire tout le contenu de cet article avant de toucher quoi que ce soit, surtout les parties électriques !

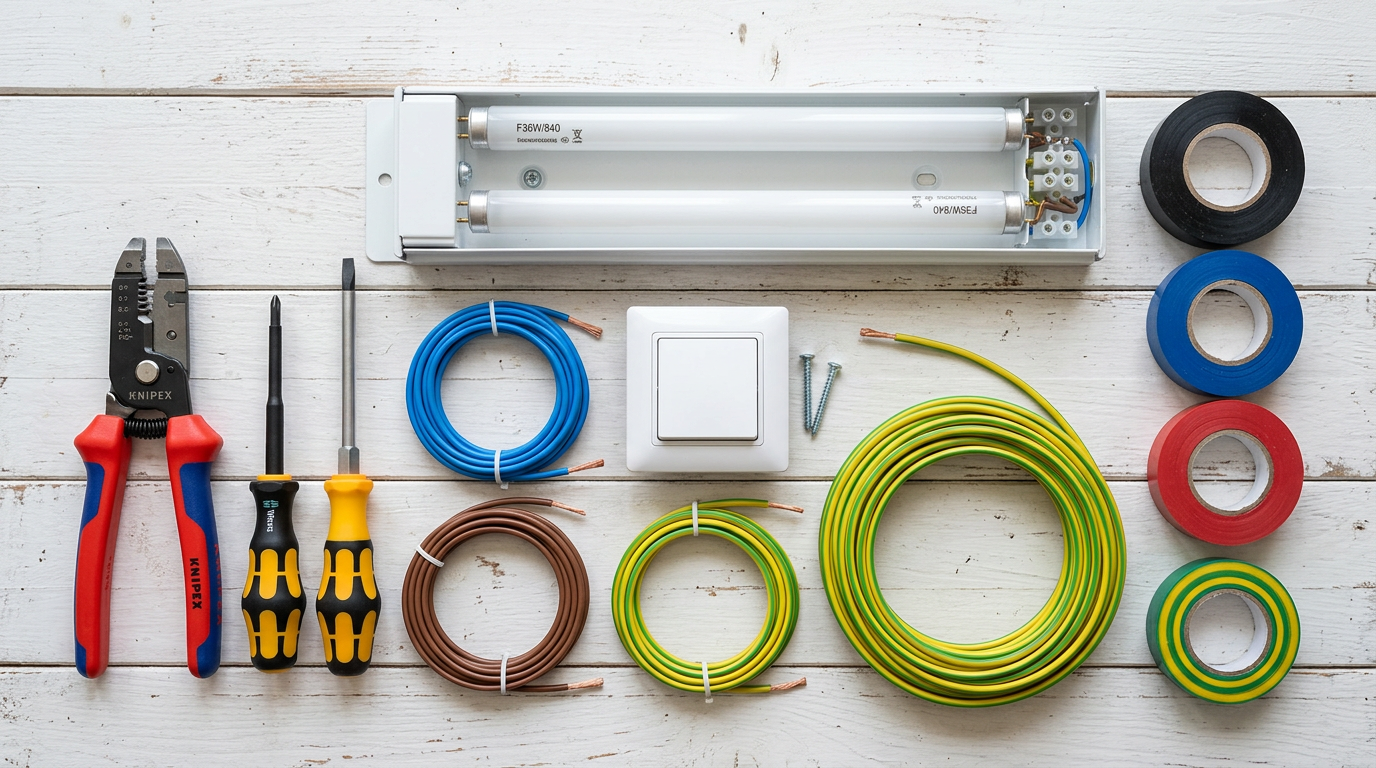

Le matériel nécessaire pour brancher un néon avec interrupteur
Avant d’approcher un seul fil, il faut avoir tout le matériel posé devant soi. Un oubli en cours de route, c’est un aller-retour au magasin avec le disjoncteur coupé. Mieux vaut préparer correctement.
Les outils indispensables avant de commencer
Voici la liste complète des outils dont vous aurez besoin pour mener cette installation de bout en bout :
- Un tournevis testeur de phase : il détecte la présence de tension sans contact direct. Obligatoire.
- Un multimètre ou testeur de tension : pour une vérification plus précise avant branchement.
- Un tournevis plat et un cruciforme : pour ouvrir les boîtiers et serrer les bornes.
- Une pince à dénuder : pour retirer la gaine des fils proprement, sans les couper.
- Du scotch isolant : pour sécuriser les connexions exposées.
- Un cutter et une règle : pour couper la gaine du câble.
- Un crayon ou marqueur : pour repérer vos fils avant de les déconnecter.
N’utilisez jamais un simple tournevis pour tester la tension. Un tournevis testeur de phase est l’outil minimal acceptable. Un multimètre est encore plus fiable.
Ces outils sont disponibles dans n’importe quelle grande surface de bricolage pour moins de 30 €. Pas besoin d’un équipement professionnel pour cette installation.
Choisir le bon câble et les bons connecteurs
Le matériel électrique compte autant que les outils. Voici ce qu’il faut acheter avant de commencer :
- Un câble 3 fils phase-neutre-terre : section 1,5 mm² pour un circuit d’éclairage standard en 220V. C’est la section réglementaire pour ce type d’installation.
- Un interrupteur unipolaire : simple, il coupe uniquement la phase. Choisissez un modèle encastrable si vous installez dans une boîte murale existante.
- Des connecteurs Wago ou dominos : les Wago (connecteurs automatiques) sont plus pratiques et plus fiables que les anciens dominos à vis pour les petits fils.
- Le néon adapté à votre usage : tube fluorescent T8 ou T5, ou tube LED avec driver intégré ou externe.
- Un ballast électronique (pour le fluorescent) ou un driver LED si votre tube ne l’intègre pas.
Achetez un mètre supplémentaire de câble par rapport à votre estimation. Mieux vaut avoir du surplus que de manquer de longueur au moment de raccorder.

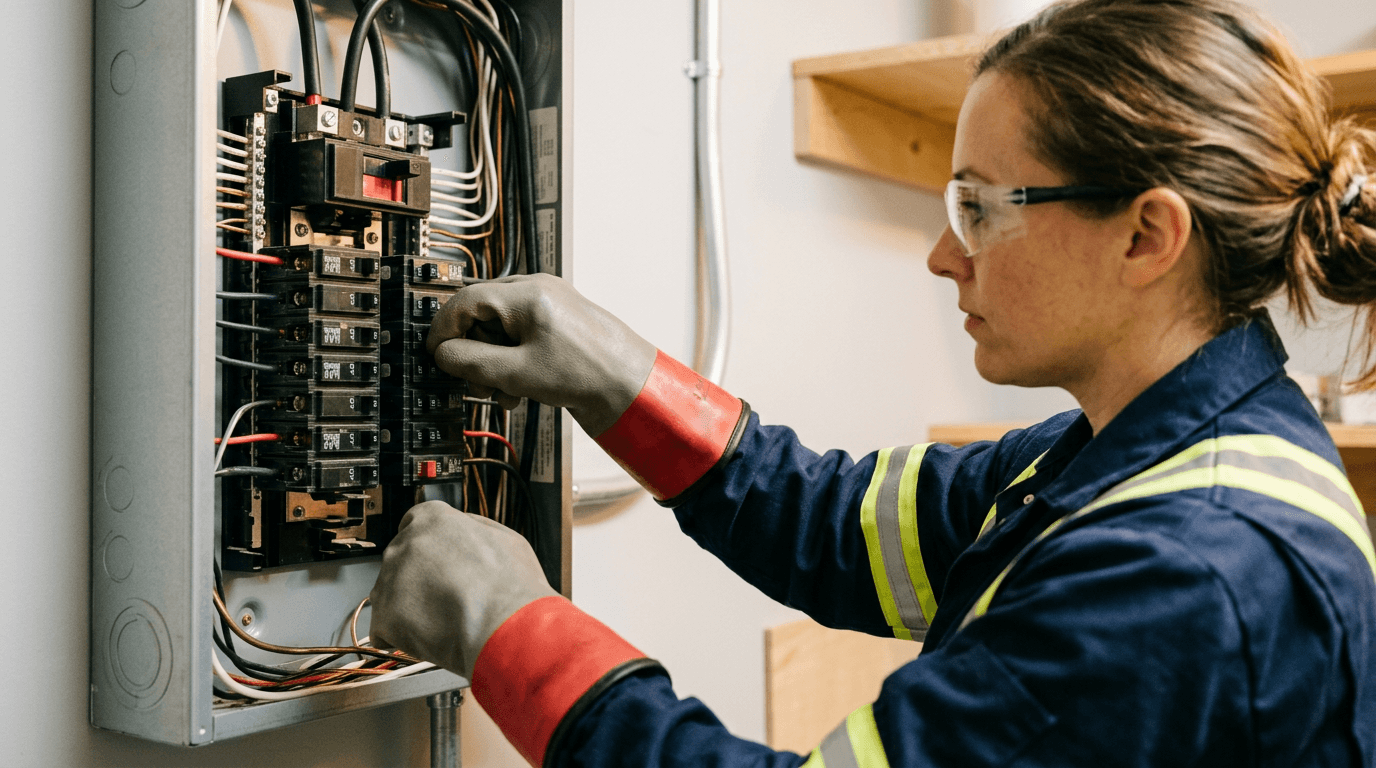

La sécurité électrique avant tout branchement
C’est le point qu’on a envie de passer vite pour aller à l’action. Erreur. La sécurité électrique ne se négocie pas. Une mauvaise manipulation sur un circuit sous tension peut causer des brûlures, un arrêt cardiaque, voire un incendie.
Ces trois étapes sont non négociables avant de toucher le moindre fil.
Comment couper le bon disjoncteur ?
Ouvrez votre tableau électrique. Les disjoncteurs sont normalement étiquetés : « cuisine », « éclairage garage », « sous-sol », etc. Si aucune étiquette n’existe, il faudra identifier le bon circuit par élimination.
Branchez une lampe de chantier dans la pièce concernée. Coupez un disjoncteur, vérifiez si la lampe s’éteint. Si oui, c’est le bon circuit. Si non, essayez le suivant.
Une fois le bon disjoncteur identifié, basculez-le en position OFF. Certains posent un morceau de scotch sur le disjoncteur avec une note « NE PAS TOUCHER » si d’autres personnes sont dans le logement. C’est une bonne habitude.
Vérifier l’absence de tension avec un testeur
Couper le disjoncteur ne suffit pas à garantir votre sécurité. Il faut vérifier. Approchez votre tournevis testeur de phase de chaque fil qui sort de la gaine. Si le voyant s’allume, le fil est sous tension. Arrêtez tout et vérifiez quel disjoncteur couper.
Refaites le test avec chacun des fils. Aucun voyant ne doit s’allumer avant de passer à l’étape suivante. Cette vérification prend trente secondes. Elle peut vous sauver la vie.
La norme NF C 15-100 en bref pour les bricoleurs
La norme NF C 15-100 régit les installations électriques en France. Pour un circuit d’éclairage, les points à retenir sont simples :
- Section minimale des fils : 1,5 mm² pour l’éclairage.
- L’interrupteur doit toujours couper la phase, jamais le neutre.
- La terre doit être raccordée sur tous les appareils métalliques.
- Les connexions doivent être enfermées dans des boîtiers fermés.
Un particulier a le droit de réaliser lui-même ses travaux électriques dans son logement. En revanche, une installation non conforme peut poser problème lors de la vente du bien ou en cas de sinistre avec l’assurance.
Identifier les fils phase, neutre et terre
C’est l’étape où les erreurs sont les plus fréquentes. Mal identifier un fil, c’est risquer un court-circuit, un déclenchement de disjoncteur ou pire. Prenez le temps de bien faire les choses.

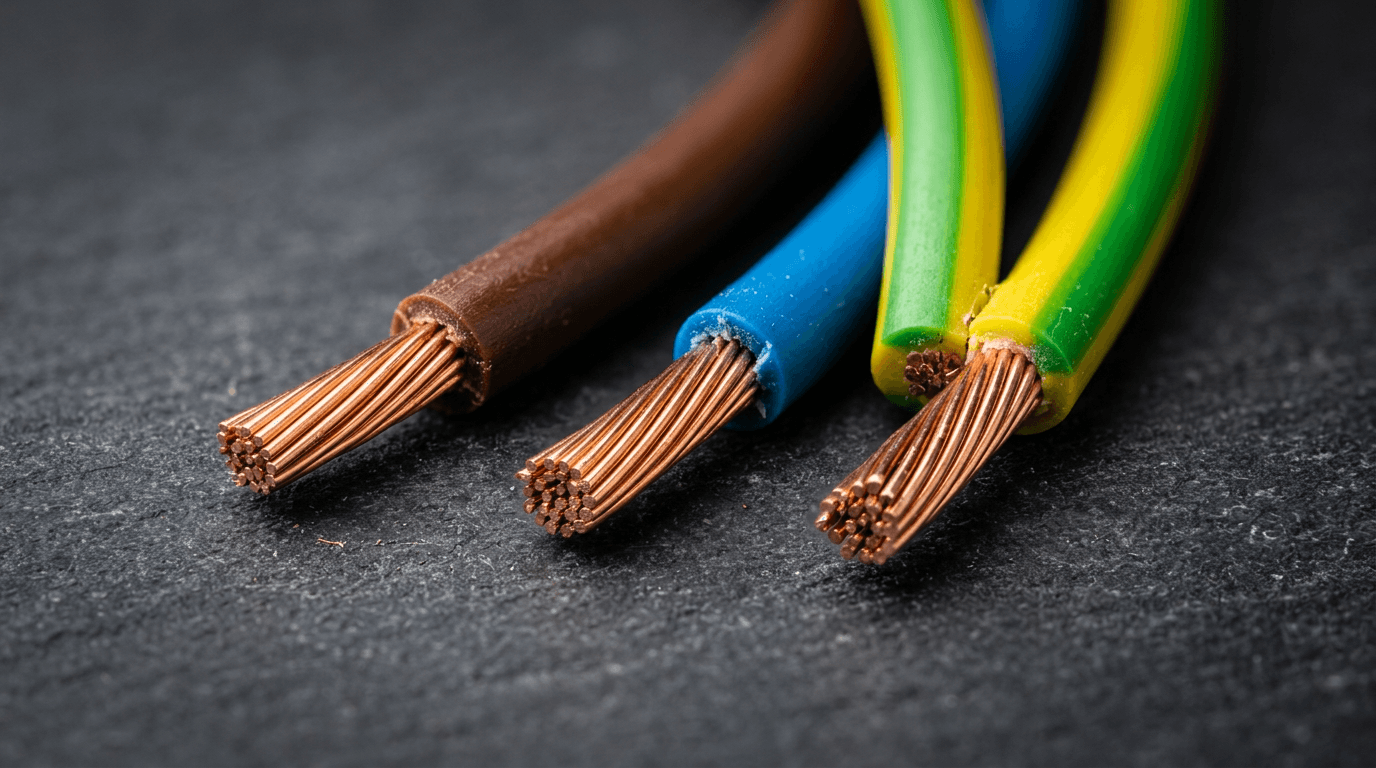

Reconnaitre chaque fil par sa couleur
En France, le code couleur des fils est standardisé. Voici ce que vous trouverez dans un câble 3 fils standard :
| Fil | Couleur standard | Rôle |
|---|---|---|
| Phase | Brun ou rouge (anciens câbles) | Transporte le courant actif — c’est lui qu’on coupe avec l’interrupteur |
| Neutre | Bleu | Retour du courant vers le réseau |
| Terre | Vert et jaune | Sécurité : évacue les courants de défaut vers la terre |
Dans les installations anciennes, les couleurs peuvent ne pas respecter le code actuel. Des fils rouges peuvent faire office de neutre. Toujours vérifier avec un testeur, jamais se fier uniquement à la couleur.
Trouver la phase sortante de l’interrupteur
Dans un circuit avec interrupteur, la phase passe par l’interrupteur avant d’arriver au néon. C’est ce qu’on appelle la phase commutée ou phase sortante.
Voici comment l’identifier concrètement :
- Remettez temporairement le disjoncteur en position ON (sans toucher les fils).
- Approchez le testeur de phase des bornes de l’interrupteur. La borne qui s’allume avec l’interrupteur ouvert est la phase entrante.
- La borne qui s’allume uniquement avec l’interrupteur fermé est la phase sortante — c’est elle qui alimente le néon.
- Recoupez le disjoncteur avant tout raccordement.
Sur un interrupteur unipolaire standard, la borne du haut reçoit la phase arrivante et la borne du bas renvoie la phase vers la charge (ici, le néon). Ce sens peut varier selon les fabricants — vérifiez toujours avec le testeur.

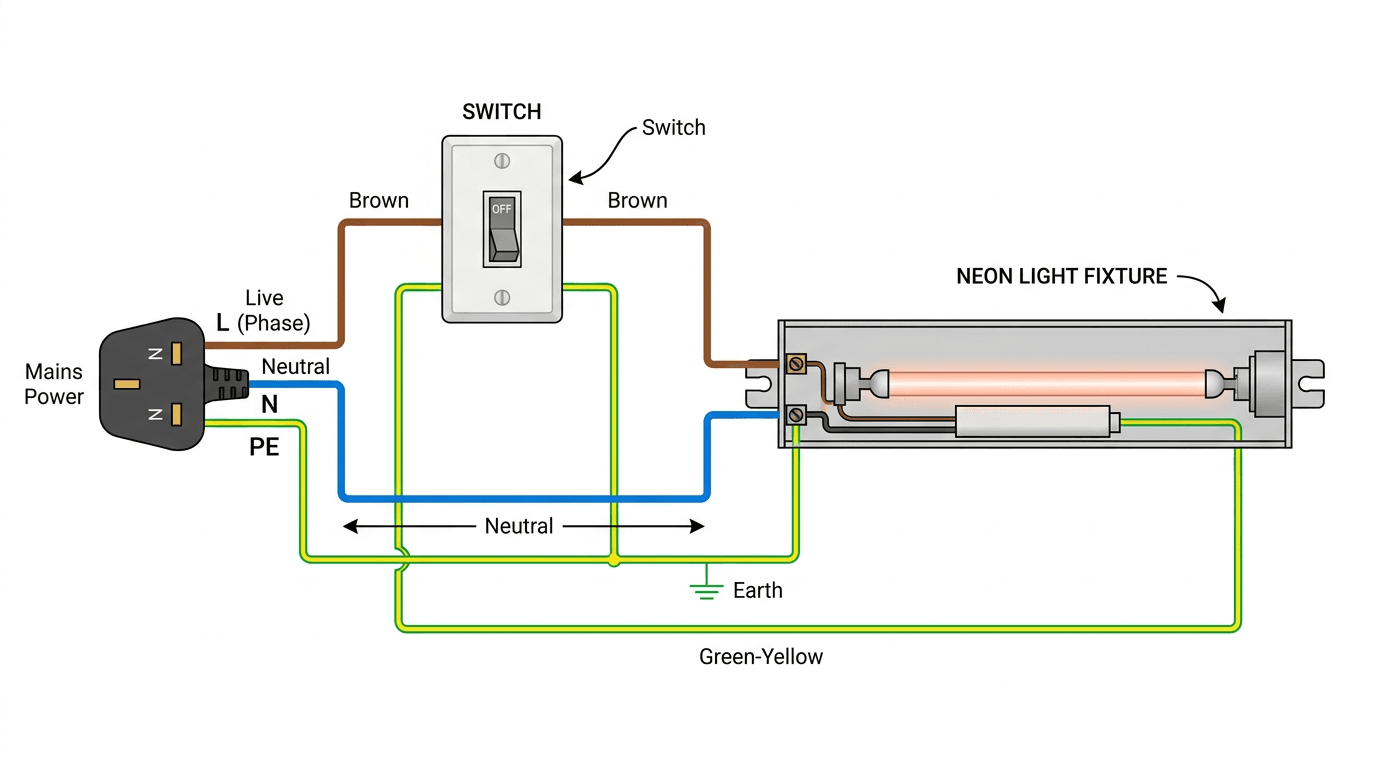

Le schéma de câblage du néon avec interrupteur
C’est le cœur du tutoriel. Un schéma électrique de câblage néon avec interrupteur suit toujours la même logique : la phase est interrompue par l’interrupteur, le neutre et la terre vont directement du tableau au néon. Voyons ça étape par étape.
Le circuit depuis le tableau jusqu’au néon
Voici le chemin que suit le courant dans cette installation :
- Tableau électrique → le disjoncteur de circuit alimente un câble 3 fils vers la pièce.
- Ce câble arrive dans une boîte de dérivation au plafond ou au mur.
- Depuis cette boîte, deux câbles partent : un vers l’interrupteur, un vers le néon.
- Le neutre (bleu) et la terre (vert-jaune) vont directement à la boîte de connexion du néon.
- La phase (brun) descend jusqu’à l’interrupteur, puis remonte vers le néon une fois commutée.
Schématisez ce circuit sur papier avant de démarrer. Notez quel fil va où. Un dessin simple évite les erreurs de connexion et facilite le dépannage plus tard.

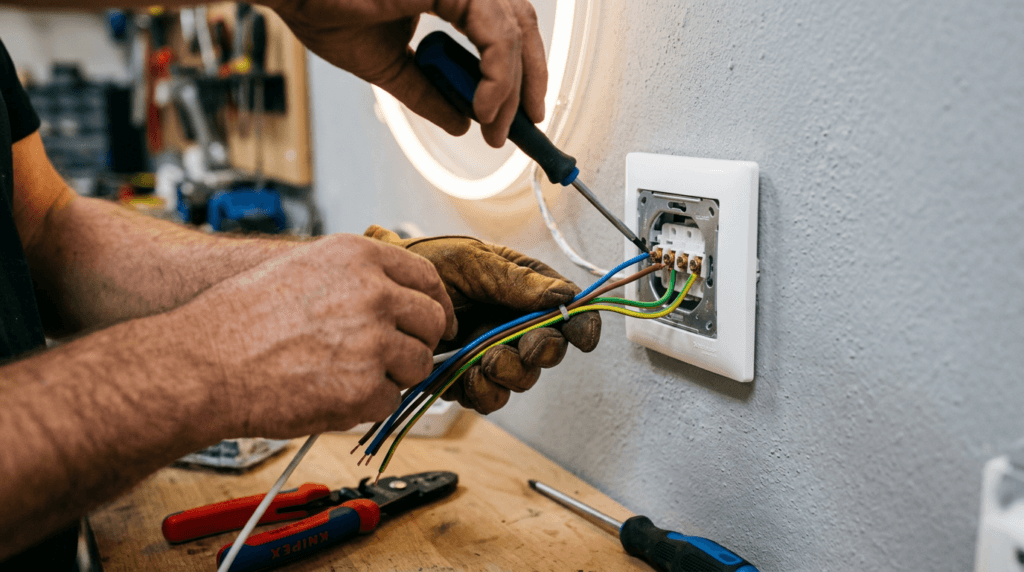

Brancher l’interrupteur mural sur la phase
L’interrupteur unipolaire ne coupe qu’un seul fil : la phase. Jamais le neutre. C’est une règle de la norme NF C 15-100 et une question de sécurité.
Procédure de raccordement de l’interrupteur :
- Dénudez 1 à 1,5 cm de chaque fil (pas plus, pour éviter les contacts accidentels).
- Connectez la phase arrivante (brun, depuis le tableau) sur la borne d’entrée de l’interrupteur.
- Connectez la phase sortante (brun ou tout autre couleur utilisée pour ce trajet) sur la borne de sortie.
- Si l’interrupteur dispose d’une borne de terre, raccordez-y le fil vert-jaune. Sinon, passez-le directement vers le néon.
- Fermez le boîtier de l’interrupteur proprement.
Pour un branchement néon avec interrupteur va-et-vient (deux interrupteurs commandant le même néon), le principe reste similaire mais nécessite deux interrupteurs spéciaux et un fil de navette supplémentaire. Ce cas dépasse le cadre de cet article, mais sachez que ça existe si vous avez deux entrées dans la même pièce.
Raccorder le néon en toute sécurité
Arrivé au néon, vous avez trois fils à connecter. Voici comment procéder :
- Phase commutée (sortie de l’interrupteur) → borne phase du néon ou du ballast/driver.
- Neutre (bleu) → borne neutre du néon ou du ballast/driver.
- Terre (vert-jaune) → borne terre du boîtier métallique du néon.
Utilisez des connecteurs Wago pour les jonctions dans la boîte de dérivation. Ils sont plus sûrs que les dominos à vis et ne se desserrent pas avec les vibrations.
Avant de fermer la boîte de dérivation, prenez une photo des connexions avec votre téléphone. Ce document visuel peut vous faire gagner beaucoup de temps lors d’une prochaine intervention.

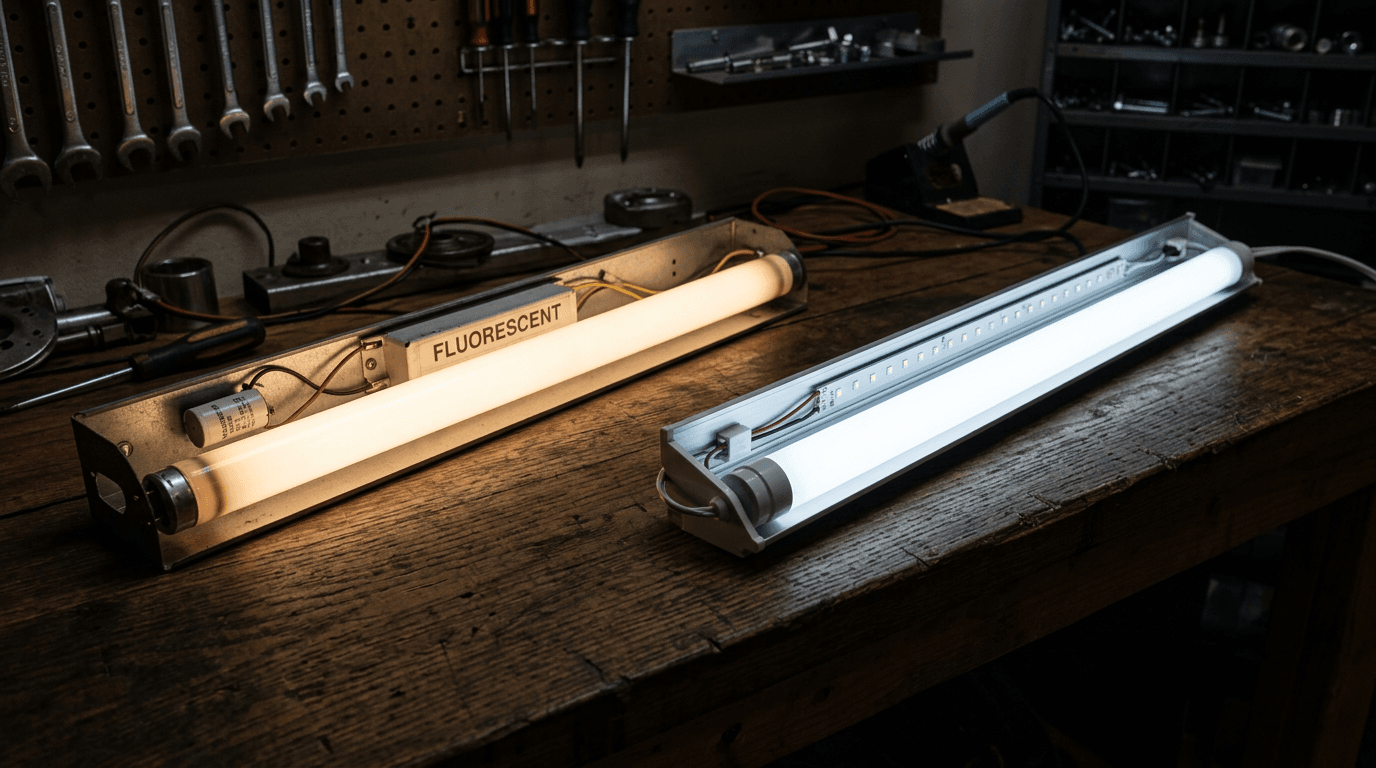

Néon fluorescent ou néon LED : deux branchements distincts
C’est ici que beaucoup de bricoleurs font fausse route ! Un tube fluorescent et un tube LED ne se branchent pas de la même façon. Confondre les deux peut griller votre matériel ou créer un risque électrique.
- Consommation 2 à 3 fois plus faible
- Durée de vie plus longue (15 000 à 30 000 h)
- Pas de starter à changer
- Allumage immédiat sans clignotement
- Consommation plus élevée
- Starter à remplacer régulièrement
- Clignotement possible en fin de vie
- Ballast magnétique = bourdonnement
Câbler un tube fluorescent avec ballast et starter
Un tube fluorescent T8 classique nécessite deux composants : un ballast (limiteur de courant) et un starter (amorçage de l’arc électrique). Dans la plupart des réglettes vendues en magasin, ces éléments sont déjà intégrés dans le boîtier.
Schéma de branchement d’un tube fluorescent :
- La phase commutée entre dans le ballast.
- Le ballast est câblé en série avec les deux broches d’une extrémité du tube.
- Le starter se connecte en parallèle sur les deux broches de l’autre extrémité.
- Le neutre relie le starter à l’autre borne du circuit.
- La terre est connectée au châssis métallique de la réglette.
Si vous achetez une réglette complète (boîtier + ballast intégré), le câblage interne est déjà fait. Il ne vous reste qu’à alimenter le boîtier : phase commutée, neutre et terre sur les bornes d’entrée.
Il existe deux types de ballasts : magnétique (ancien, avec bourdonnement) et électronique (silencieux, recommandé). Si vous remplacez un ballast, choisissez toujours un modèle électronique adapté à la puissance de votre tube.
Pour choisir vos lampes et luminaires en fonction de l’usage (garage, cuisine, atelier), la puissance du tube et le type de ballast sont deux critères à ne pas négliger.
Installer un tube LED avec driver intégré ou externe
Les tubes LED existent en deux configurations. Il faut impérativement savoir laquelle vous achetez avant de câbler :
| Type | Driver | Branchement |
|---|---|---|
| Tube LED alimentation directe | Intégré dans le tube | Phase et neutre directement sur les broches du tube (sans ballast) |
| Tube LED compatible ballast | Externe (ballast électronique existant) | Se monte sur une réglette fluorescente existante sans modification |
Pour un tube LED à alimentation directe :
- Retirez le ballast et le starter du boîtier (ou court-circuitez-les selon les instructions du fabricant).
- Câblez la phase commutée sur une des broches d’une extrémité du tube.
- Câblez le neutre sur une des broches de l’autre extrémité.
- Raccordez la terre au châssis.
Si vous souhaitez aller plus loin dans votre installation lumineuse, sachez que les lampes LED design avec éclairage réglable donnent une flexibilité intéressante pour des espaces comme une cuisine ou un salon.
Lisez toujours la notice du tube LED avant de câbler. Certains fabricants imposent un branchement spécifique (phase sur une extrémité précise). Un branchement inversé peut griller le driver en quelques secondes.
Test final et résolution des problèmes courants
Tout est câblé, les boîtiers sont fermés, les vis sont serrées. Il est temps de tester. Ne sautez pas cette étape en pensant que ça marchera forcément.
Remettre sous tension et vérifier l’interrupteur
Procédure de remise en service :
- Vérifiez une dernière fois que tous les boîtiers sont bien fermés.
- Positionnez l’interrupteur en position OFF (ouvert).
- Remettez le disjoncteur en position ON au tableau.
- Appuyez sur l’interrupteur. Le néon doit s’allumer.
- Éteignez avec l’interrupteur. Le néon doit s’éteindre.
- Répétez l’opération 3 à 4 fois pour confirmer la stabilité.
Si le disjoncteur saute immédiatement à la remise sous tension, il y a probablement un court-circuit quelque part. Recoupez le disjoncteur, rouvrez les boîtiers et vérifiez que les fils dénudés ne se touchent pas entre eux.
Testez le circuit avec un simple testeur de tension avant de remonter les interrupteurs et réglettes dans leur position définitive. Ça permet de corriger les erreurs sans tout démonter.
Néon qui clignote ou qui ne s’allume pas : que faire ?
Voici les pannes les plus fréquentes et leurs causes probables :
| Symptôme | Cause probable | Solution |
|---|---|---|
| Néon ne s’allume pas | Phase non raccordée ou interrupteur mal câblé | Vérifier les connexions phase/sortie interrupteur |
| Clignotement au démarrage (fluorescent) | Starter défectueux ou en fin de vie | Remplacer le starter |
| Clignotement permanent (LED) | Incompatibilité ballast/tube ou driver défaillant | Court-circuiter le ballast ou le supprimer |
| Disjoncteur saute | Court-circuit ou surcharge | Vérifier l’isolation des fils et les connexions |
| Néon reste allumé même interrupteur ouvert | Neutre coupé à la place de la phase | Inverser les fils sur l’interrupteur |
Un néon qui reste faiblement allumé même interrupteur ouvert est souvent signe que c’est le neutre qui est coupé, pas la phase. C’est une erreur de câblage fréquente chez les débutants — et potentiellement dangereuse car le circuit reste sous tension.
Si après toutes ces vérifications le problème persiste, faites appel à un électricien. Il ne s’agit pas d’un aveu d’échec : certaines installations anciennes présentent des particularités qu’un professionnel saura identifier rapidement.
Questions fréquentes
Peut-on brancher un néon sans interrupteur directement sur le tableau ?
Techniquement oui, mais ce n’est pas recommandé. Sans interrupteur, le néon ne peut être éteint qu’en coupant le disjoncteur. Le circuit doit quand même comporter une protection (disjoncteur) au tableau. L’interrupteur mural est un confort et une sécurité supplémentaire.
Quelle section de câble utiliser pour un néon de 36W ?
Un câble de section 1,5 mm² est largement suffisant pour un néon de 36W sur un circuit 220V. Cette section est d’ailleurs la norme minimale imposée par la NF C 15-100 pour tous les circuits d’éclairage, quelle que soit la puissance des ampoules ou tubes installés.
Un tube LED T8 peut-il remplacer directement un tube fluorescent T8 sans modifier le câblage ?
Cela dépend du type de tube LED choisi. Un tube LED « compatible ballast » peut remplacer un fluorescent sans modification. Un tube LED « alimentation directe » nécessite de court-circuiter ou supprimer le ballast. Vérifiez impérativement la fiche technique du tube avant achat.
Est-ce que la terre est obligatoire sur un néon ?
Pour tout appareil électrique avec un boîtier ou châssis métallique, la terre est obligatoire selon la norme NF C 15-100. Elle protège contre les chocs électriques en cas de défaut d’isolation. Ne la supprimez jamais, même si le néon semble fonctionner sans.
Peut-on installer un variateur à la place d’un interrupteur pour un néon ?
Pas avec n’importe quel néon. Les tubes fluorescents classiques ne sont pas compatibles avec les variateurs standard. Certains tubes LED sont « dimmables » (variables) et acceptent un variateur compatible LED. Vérifiez la mention « dimmable » sur l’emballage du tube avant d’installer un variateur.
