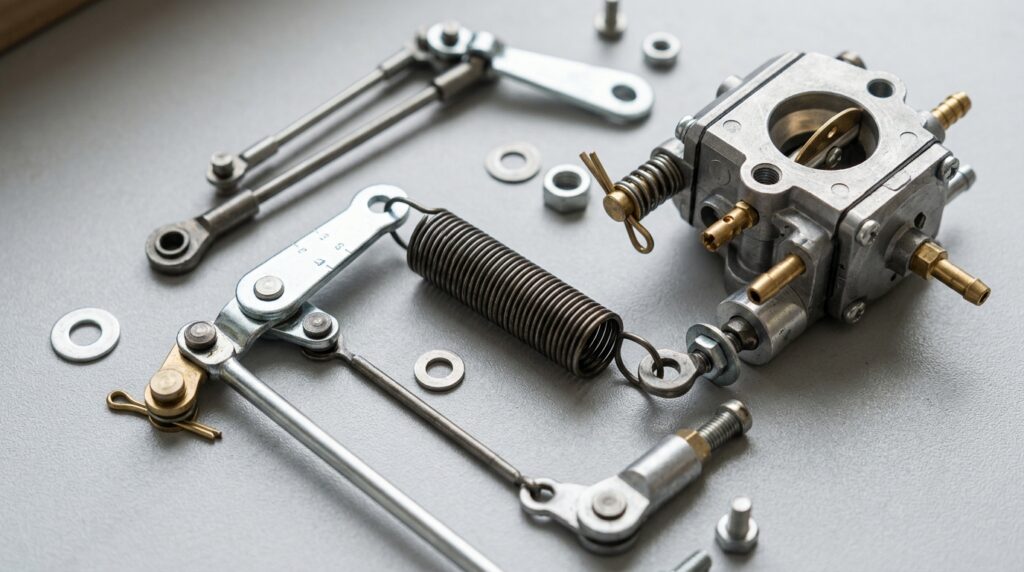

Schéma de montage d’un ressort de régulateur Briggs Stratton

Votre tondeuse s’emballe dès qu’elle monte en régime, ou au contraire elle cale au ralenti sans raison apparente ? Dans neuf cas sur dix, le problème vient du ressort régulateur.

Ce petit composant, souvent négligé, gouverne l’ensemble du comportement du moteur.

Comprendre le schéma de montage du ressort régulateur Briggs Stratton, c’est la clé pour résoudre ces pannes sans passer par un atelier.

Ce guide vous accompagne pas à pas : identification des pièces, positionnement exact du ressort, étapes de démontage et remontage, puis réglage du régime. Avec des repères visuels concrets et des précisions selon chaque série moteur.

Le rôle du ressort dans le régulateur Briggs Stratton

Le régulateur de vitesse est l’un des éléments les plus actifs d’un moteur thermique de tondeuse. Il travaille en permanence, des dizaines de fois par seconde, pour maintenir un régime constant quelle que soit la résistance rencontrée par la lame.

Et au cœur de ce mécanisme, il y a un ressort.

Un ressort qui semble anodin mais dont la position, la tension et les points d’accroche définissent tout le comportement moteur.

Comment le ressort contrôle le régime moteur

Le principe est simple à comprendre. Le régulateur mécanique Briggs Stratton comporte un bras de levier relié à un papillon de gaz sur le carburateur. Ce bras cherche en permanence un point d’équilibre entre deux forces opposées.

D’un côté, la force centrifuge exercée par les masselottes rotatives à l’intérieur du carter moteur tend à fermer le papillon des gaz. De l’autre, le ressort du régulateur de vitesse tire le levier dans le sens de l’ouverture, pour maintenir le régime demandé.

Quand la lame entre dans l’herbe haute, le moteur ralentit. Les masselottes perdent de la force centrifuge, le ressort reprend le dessus, ouvre davantage le papillon, et le régime remonte. Ce va-et-vient permanent est invisible à l’œil nu, mais il se produit en continu.

Si le ressort du régulateur carburateur Briggs est trop détendu, trop tendu ou mal positionné, cet équilibre disparaît. Le moteur ne peut plus se réguler.

Les différents types de régulateurs mécaniques Briggs

Tous les moteurs Briggs Stratton des tondeuses grand public utilisent un régulateur mécanique à masselottes centrifuges, mais leur architecture varie selon les séries.

Les professionnels recommandent toujours de noter le numéro de série complet gravé sur le carter avant de commander un ressort de remplacement.

Un écart de référence peut sembler mineur mais change la tension au point d’équilibre.

Identifier les pièces du régulateur selon la série moteur

Avant de toucher quoi que ce soit, il faut savoir ce que l’on a sous les mains. Les séries Briggs Stratton se ressemblent visuellement, mais les points d’ancrage du ressort, la longueur du levier et la géométrie du carburateur changent d’un modèle à l’autre.

Un ressort monté sur le mauvais trou, même d’un cran, suffit à désrégler complètement le moteur. C’est l’erreur la plus fréquente chez les bricoleurs qui interviennent sans schéma de référence.

Les séries courantes : Intek, OHV, Classic et Quantum

Les séries Classic et Quantum équipent surtout les petites tondeuses poussées d’entrée de gamme. Leur régulateur est compact, accessible latéralement.

Les séries Intek et OHV se retrouvent sur les modèles semi-professionnels à arbre horizontal ou vertical. Leur régulateur est plus complexe, avec un levier de régime distinct du levier de papillon.

Les séries 450, 500 et 675 Series sont les plus répandues aujourd’hui sur le marché européen. Elles partagent une architecture similaire, mais les trous d’ancrage du ressort diffèrent selon la cylindrée.

Reconnaître les points d’ancrage du ressort sur le carburateur

Sur un moteur Briggs Stratton, le ressort régulateur carburateur Briggs se connecte à deux endroits précis :

• Une extrémité s’accroche sur le levier de régulateur, via un petit crochet ou un trou oblong situé dans le tiers supérieur du levier.
• L’autre extrémité se fixe sur le levier de commande des gaz, lui-même relié à la manette d’accélération sur le guidon.

Sur les séries 450 et 500, un second ressort de rappel plus fin assure le retour du levier en position ralenti. Ne pas confondre les deux lors du remontage.

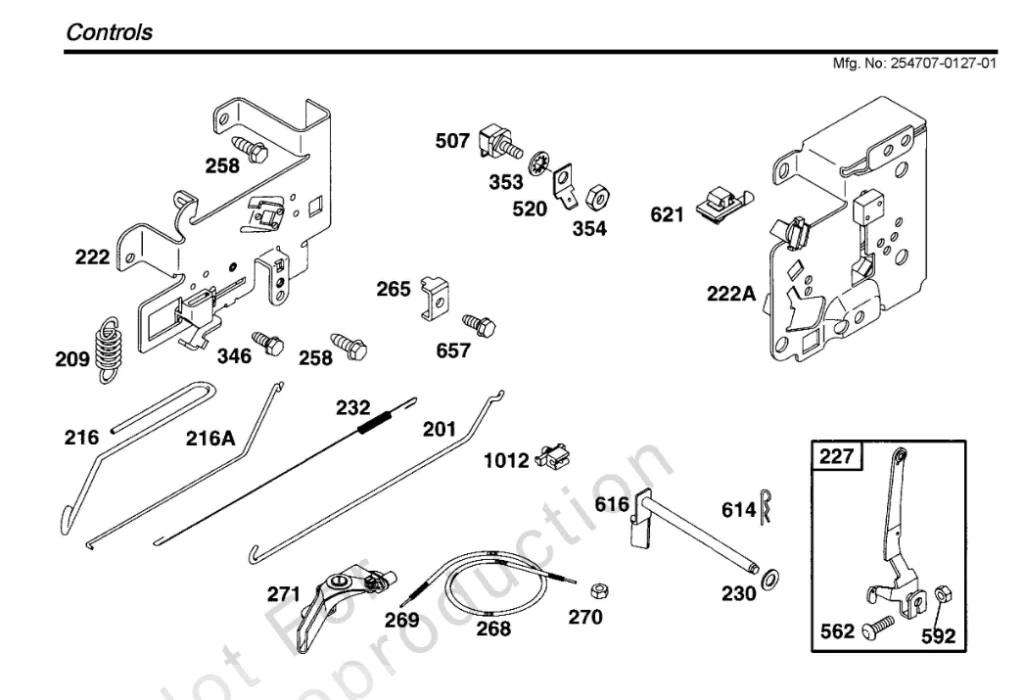

Vue éclatée annotée des pièces du régulateur

Une vue éclatée du régulateur Briggs Stratton fait apparaître les pièces suivantes, dans l’ordre de montage :

• L’arbre de régulateur : traverse le carter, reçoit le levier externe
• Le levier de régulateur : pièce plate avec plusieurs trous d’ancrage numérotés
• Le ressort principal de régime : le plus visible, relie levier de régulateur et levier de gaz
• Le ressort de ralenti : plus fin, positionné côté carburateur sur les séries récentes
• Le levier de papillon : directement solidaire du papillon dans le carburateur
• La vis de butée de régime : détermine la tension maximale du ressort
• Les schémas de démontage officiels sont disponibles dans les manuels de service Briggs Stratton, consultables sur le site officiel Briggs Europe, en renseignant le numéro de modèle complet.

Schéma de montage du ressort régulateur Briggs Stratton

C’est la section centrale de ce guide. Comprendre le schéma de montage, c’est visualiser mentalement la géométrie du mécanisme avant de toucher la première pièce.

Sur les moteurs Briggs Stratton, le montage du ressort régulateur suit toujours la même logique, même si les repères changent selon les séries.

La position exacte du ressort entre levier et carburateur

Le ressort régulateur Briggs Stratton se monte toujours en tension, jamais à plat. Il doit exercer une traction permanente entre ses deux points d’ancrage, même au ralenti.

En pratique, voici la géométrie à retenir :

• Le ressort est orienté légèrement en diagonale, jamais perpendiculaire à l’axe du levier
• Sa longueur à vide est toujours supérieure à la distance entre les deux points d’ancrage, ce qui crée la tension de rappel
• L’extrémité crochetée côté levier de régulateur pointe vers l’arrière du moteur sur les séries verticales
• L’extrémité côté levier de gaz pointe vers le haut, dans l’axe de traction du câble d’accélérateur

Sur un moteur Briggs Stratton 675 Series 190cc correctement réglé, la tension du ressort à l’arrêt doit permettre un léger déplacement manuel du levier de régulateur sans résistance excessive. Si vous devez forcer, le ressort est sur le mauvais trou.

Pour assurer une fixation solide du crochet sur le levier, vérifiez que le fil du ressort est bien engagé au fond du trou, pas simplement posé en surface.

Les points d’accroche selon la référence moteur

Le levier de régulateur Briggs Stratton comporte en général trois à cinq trous d’ancrage de diamètres légèrement différents. Chaque trou correspond à une plage de régime spécifique.

Ces valeurs sont extraites des manuels de service Briggs Stratton. Un trou d’ancrage mal choisi peut décaler le régime de 300 à 500 tours/minute, ce qui se ressent immédiatement à l’usage.

Les erreurs fréquentes de positionnement à éviter

Les retours d’utilisateurs montrent que la majorité des remontages ratés partagent les mêmes causes. Voici les erreurs les plus documentées :

• Inverser les deux extrémités du ressort : le crochet ouvert côté carburateur et le crochet fermé côté levier. Le moteur démarre mais s’emballe immédiatement.
• Accrocher le ressort sur le mauvais trou du levier de régulateur, d’un ou deux crans vers le haut ou le bas. Le régime devient instable ou trop élevé à vide.
• Oublier le ressort de ralenti secondaire sur les séries 450 et 500. Sans lui, le moteur ne revient pas au ralenti quand on relâche l’accélérateur.
• Croiser les deux ressorts sur les moteurs Intek à double ressort. Un croisement empêche le levier de bouger librement.
• Tordre le ressort pendant le montage avec une pince inadaptée. Un ressort tordu ne tire plus dans le bon axe et fatigue rapidement.

Étapes de démontage et de remontage en toute sécurité

Le remplacement ressort régulateur Briggs Stratton ne nécessite pas de compétences mécaniques avancées, mais il demande de la méthode.

Une intervention bâclée peut endommager le levier, rayer l’axe ou, dans le pire des cas, entraîner un emballement moteur dangereux lors du premier démarrage.

Préparer le moteur avant toute intervention

Avant d’intervenir sur le régulateur, respectez ces étapes préliminaires sans exception :

• Débranchez le câble de bougie (indispensable pour éviter un démarrage accidentel)
• Videz le réservoir d’essence ou fermez le robinet de carburant
• Posez la tondeuse sur une surface stable et plane, lame immobilisée
• Laissez le moteur refroidir au moins 30 minutes après utilisation
• Nettoyez la zone autour du carburateur avec un chiffon sec pour faciliter la visibilité

Pour accéder au mécanisme interne du régulateur, il faut parfois retirer le capot de protection plastique fixé par deux ou trois vis sur les séries compactes.

Déposer l’ancien ressort sans endommager le levier

Le ressort est sous tension au repos. Ne jamais décrocher brutalement une extrémité sans tenir l’autre côté.

Voici la séquence correcte :

• Identifiez les deux points d’ancrage avec clarté avant toute manipulation
• Avec une pince à bec fin, saisissez le crochet côté levier de commande des gaz en premier
• Dégagez délicatement le crochet en exerçant une légère traction vers l’extérieur, sans levier forcé
• Maintenez le levier de régulateur d’une main pendant que vous libérez le second crochet
• Notez précisément le trou utilisé sur chaque point d’ancrage (photo ou croquis)

Si le ressort est corrodé ou tordu, il ne reprendra pas sa tension d’origine. Le remplacement complet est la seule solution valable.

Installer le nouveau ressort étape par étape

Le montage se fait dans l’ordre inverse du démontage, mais avec quelques précautions supplémentaires.

• Étape 1 : Accrochez d’abord l’extrémité côté levier de régulateur, dans le trou d’origine identifié à la dépose
• Étape 2 : Tendez doucement le ressort vers son second point d’ancrage en guidant avec une pince à bec fin, sans tordre le fil
• Étape 3 : Engagez le crochet côté levier de gaz en vérifiant qu’il est bien au fond du trou, pas posé en surface
• Étape 4 : Vérifiez visuellement la diagonale du ressort, qui doit correspondre exactement à la photo prise avant démontage
• Étape 5 : Bougez manuellement le levier de régulateur pour vérifier qu’il revient librement en position de repos une fois relâché

Si le ressort de ralenti secondaire a été retiré sur une série 450 ou 500, remontez-le maintenant, avant tout essai moteur.

Symptômes d’un ressort mal positionné ou détendu

Reconnaître un problème de ressort régulateur, c’est souvent ce qui manque au bricoleur qui diagnostique son moteur.

Les symptômes sont caractéristiques, mais ils peuvent être confondus avec d’autres pannes si on ne sait pas quoi chercher.

Moteur qui s’emballe ou chute de régime au ralenti

C’est le symptôme le plus fréquent et le plus facile à identifier.

Le problème de régime moteur Briggs Stratton lié au ressort se manifeste de deux façons opposées :

L’emballement moteur : dès le démarrage ou dès que l’accélérateur est relâché, le régime monte sans contrôle et reste bloqué haut. Cause probable : le ressort est accroché trop haut sur le levier, ou il est monté à l’envers, ce qui tire le papillon en position plein gaz.

La chute de régime au ralenti : le moteur tourne de façon hachée, cherche son régime et finit souvent par caler. Cause probable : le ressort est détendu, cassé, ou son crochet a sauté de son trou d’ancrage. Sans tension suffisante, le régulateur ne peut pas compenser la chute de régime sous charge.

Dans les deux cas, le diagnostic est visuel : ouvrir le capot moteur, observer la position du ressort à l’arrêt, puis comparer avec le schéma de référence de la série.

Vibrations anormales et instabilité de vitesse

Un ressort partiellement détendu ou mal ancré provoque une instabilité permanente du régulateur. Le levier oscille en continu, cherchant un équilibre qu’il ne trouve jamais.

Les symptômes associés sont :

• Vibrations rythmiques perceptibles dans le guidon, différentes des vibrations normales du moteur
• Régime qui monte et descend de façon cyclique, avec une fréquence de 1 à 3 oscillations par seconde
• Bruit de « hunting » ou « chasse », un grondement irrégulier caractéristique bien connu des mécaniciens de petits moteurs
• Instabilité qui s’aggrave sous charge ou dans les virages

Les spécialistes du domaine soulignent que ce phénomène de chasse est souvent confondu à tort avec un problème de carburateur encrassé. Avant de démonter le carburateur, vérifiez toujours l’état et la position du ressort régulateur.

Le réglage du régime moteur après le remontage du ressort

Remonter le ressort correctement ne suffit pas. Le régime moteur doit ensuite être vérifié et ajusté. Cette étape est souvent sautée, ce qui explique pourquoi certains bricoleurs pensent avoir raté leur remontage alors que le problème vient d’un simple réglage de vis.

Ajuster la vis de régulation à froid et à chaud

La vis de régulation, parfois appelée vis de butée de régime ou vis de réglage gouverneur, agit directement sur la tension du ressort en modifiant la position de repos du levier.

• À froid : démarrez le moteur, laissez-le tourner 2 minutes à régime moyen, puis observez la stabilité. Un léger chasse à froid est normal.
• À chaud : après 5 à 10 minutes de fonctionnement, le régime réel se stabilise. C’est à ce stade que l’ajustement de la vis est significatif.
• Tournez la vis dans le sens horaire pour augmenter légèrement le régime, dans le sens antihoraire pour le réduire. Des quarts de tour suffisent.

Pour ajuster les fins de course du levier de régulateur sur certains modèles Intek, une vis de butée secondaire limite le débattement maximum du levier de gaz.

Vérifier le régime cible selon la série moteur

Sans tachymètre, il est difficile de vérifier précisément le régime. Mais un smartphone avec une application de mesure de vibrations peut donner une estimation suffisante pour un usage amateur.

Ne cherchez jamais à dépasser le régime maximum préconisé par le constructeur. Un moteur sur-régimé s’use prématurément et peut provoquer un éclatement du volant magnétique.

Tester et valider le bon fonctionnement du régulateur

Une fois le régime ajusté, le test de validation se fait en conditions réelles, pas uniquement moteur tournant à vide.

• Engagez la lame et entrez dans une zone d’herbe haute : le régime doit tenir sans chute ni emballement
• Relâchez l’accélérateur depuis plein gaz : le retour au ralenti doit être progressif, sans à-coups
• Écoutez le moteur pendant 5 minutes en charge : aucune oscillation rythmique ne doit être perceptible
• Arrêtez le moteur et vérifiez visuellement que le ressort est toujours en place, crochets engagés

Si le comportement est correct sur toute la plage de régime, le montage ressort régulateur Briggs Stratton tondeuse est validé. En cas de doute persistant, comparez à nouveau avec le schéma régulateur moteur tondeuse Briggs de votre série et reprenez depuis le point d’ancrage.
